Cистема кругового обзора автомобиля для Lexus ES
Lexus ES 2020
Круговой обзор для Lexus ES
Система дает водителю полный визуальный обзор пространства вокруг автомобиля, что максимально облегчает процесс парковки и делает его безопасным. Система кругового обзора имеет в своем составе 4-ре сверхширокоугольные камеры которые устанавливаются спереди, сзади и в боковые зеркала. Изображение с этих камер поступает в блок обработки видео, далее процессор производит коррекцию и совмещает четыре изображения в одно, тем самым позволяя водителю получить взгляд на машину с верху .Таким образом получается одно круговое изображение с четырех камер - так называемая камера кругового обзора. Специальные алгоритмы обработки изображения позволяют получить максимально информативную видео картинку пространства вокруг авто в режиме реального времени, без слепых зон. 3D система кругового обзора позволяет видеть в свой автомобиль и окружающую обстановку со всех 4 сторон и сверху. Система кругового обзора наиболее безопасный и точный помощник при парковке автомобиля. Функция циклической записи позволяет фиксировать на карту памяти все время движения автомобиля со всех 4-х сторон (круговой обзор). Система кругового обзора Bird View 360 для штатной установки на Lexus ES.
Данная система кругового обзора имеет LVDS видеовыход и подходит для подключения к штатному ГУ Lexus
360 система без замены монитора - подключение к штатному монитору разъем в разъем.
| Наименование |
Параметр |
Значение |
| Параметры Видео |
Формат выходного видеосигнала |
CVBS(PAL/NTSC) / HDMI (опция) / VGA / AHD / LVDS |
| Импеданс |
75Ω AHD/ 75Ω CVBS |
| Разрешение |
CVBS 720*576 / HDMI 1920*1080 / VGA 1920* 1080 / AHD 1920*1080 Пикселей |
| Полоса пропускания |
27 Mhz (для AHD) |
| Частота дискретизации |
74.25 Mhz (для AHD) |
| Дифференциальная Фаза |
<0.8 |
| Дифференциальное усиление |
<3% |
| Отношение сигнал/шум |
70дБ |
| Подключение к CAN шине автомобиля |
Управление системой по CAN |
|
| Камера |
Матрица |
1/3'' SONY / Aptina |
| Разрешение |
1920(Г) x 1080(В) , FULL HD |
| Светочувствительность |
0,001 Лк |
| Влагозащита |
IP 67 |
| Линза |
стеклянная сверхширокоугольная |
| Угол обзора |
210° Г х 130° В |
| Видео формат |
Алгоритм работы |
H.264 @3.1 |
| Разрешение |
1920*1080@ кадр/с |
| Битрейт |
5Мбит/с, 3Гб/час |
| Носитель |
USB диск |
| Ёмкость носителя |
USB диск |
128Гб USB2.0/3.0 |
| Потребляемая мощность |
4-кан. регистр. +360 обзор |
560мА |
| 4-кан. регистр. |
550мА |
| Режим сна |
<10мА |
| Размеры БУ |
Д*Ш*В |
120*78*28мм |
| Вес |
|
220г |
| Диапазоны температур |
Диапазон рабочих температур |
-20ºC—+85ºC |
| Температура хранения |
-40ºC—+105ºC |
| Влажность |
0-95% |
| Напряжение |
Напряжение питания |
9в – 36в |
| Язык интерфейса |
|
Русский |
|
Cкачать инструкцию
|
|
|
Высокое качество картинки даже ночью
Четыре канала видео изображения высокого разрешения с высочайшей светочувствительностью позволяют формировать качественное изображение даже в темноте.

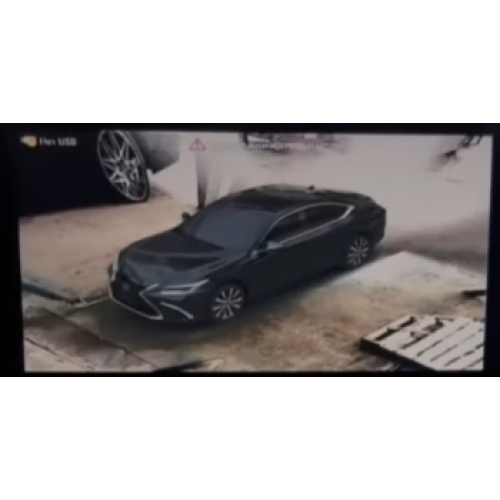

360° 3D Панорамный Обзор с "высоты птичьего полета" и с боку.
Технологии обработки видеосигнала позволяют формировать единое круговое панорамное 3D изображение вокруг автомобиля без искажения и разделения картинки с 4 камер. Линии соединения изображений не видно! Бесшовная картинка выводится на монитор в режиме реального времени.
Циклическая запись с 4х камер - видеорегистратор
Циклическая запись на карту памяти или USB в режиме реального времени при движении и на парковке.
Автоматическое включение при включении зажигания - полня интеграция с CAN шиной
Автоматическое включение системы после поворота ключа зажигания, автоматическое включение записи изображения, активация режима записи, полная интеграция системы с CAN шиной автомобиля
Поддержка - штатного парктроника, управление с сенсорного экрана, управление штатными кнопками и джойстиком, динамические линии разметки, камеры штатной установки.
*Поддержка вышеуказанных функция может отличаться в зависимости от модели авто - перед заказом уточняйте у менеджера.
